Guía de ajuste de espacio de la bomba de vacío Roots
Post time: 2026-05-09 13:47:49

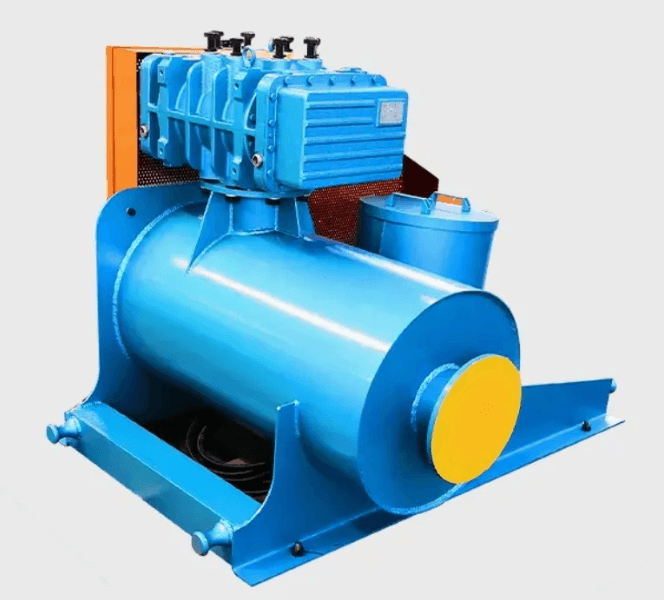

Контроль зазоров в вакуумных насосах Рутса является ключевой технической процедурой для обеспечения производительности откачки и эксплуатационной стабильности. Основываясь на принципах работы оборудования и стандартах технического обслуживания, данная статья систематически описывает методы регулировки и взаимосвязь с отказами для трех ключевых типов зазоров.
1 Необходимость регулировки зазоров и связь с производительностью
Вакуумные насосы Рутса полагаются на микроновые бесконтактные зазоры между роторами и камерой насоса, а также между самими роторами для достижения высоких скоростей откачки. Как только зазоры отклоняются от расчетных значений (обычно из-за износа, вибрации или тепловой деформации), напрямую возникают четыре основных типа отказов:
1) Снижение производительности откачки и недостаточный вакуум: Чрезмерный зазор вызывает резкое увеличение обратного потока газа, снижая эффективную скорость откачки.
2) Аномальный шум и вибрация: Недостаточный или неравномерный зазор приводит к локальному трению и столкновению роторов.
3) Перегрев и заклинивание: Чрезмерный осевой зазор или перемещение ротора вызывает трение торцевых поверхностей и превышение температуры.
4) Трудность запуска: Тепловое расширение/сжатие или попадание посторонних предметов в зазор после остановки вызывают заклинивание ротора.
Таким образом, регулировка зазора — это не просто ремонтное действие, а основное средство восстановления объемной эффективности насоса и механической точности.
2 Подготовка перед регулировкой зазоров
2.1 Обеспечение безопасности и подготовка инструментов
Остановка и изоляция: Отключите питание, закройте входной и выходной клапаны, слейте среду внутри насоса (масло, воду или технологический газ).
Чистая среда: Обеспечьте пылезащищенную рабочую зону, чтобы предотвратить попадание посторонних предметов в камеру насоса.
Измерительные инструменты: Щуп (точность 0,02 мм), индикатор часового типа, внутренний микрометр, выколотка для установки штифтов, динамометрический ключ.
Эталонный стандарт: Всегда руководствуйтесь руководством по эксплуатации завода-изготовителя как окончательным авторитетом. Если оно недоступно, обращайтесь к общим стандартам (например, радиальный зазор между ротором и корпусом насоса обычно составляет 0,1–0,2 мм).
2.2 Классификация зазоров и логика конструкции
Регулировка зазоров насоса Рутса должна следовать логике «сначала расположите ротор, затем отрегулируйте зацепление». Физические определения трех типов зазоров следующие:
Тип зазора | Определение | Основное влияние | Объект регулировки |
Осевой зазор | Зазор между торцевой поверхностью ротора и торцевой крышкой | Предотвращает трение торцевых поверхностей, влияет на температуру | Регулировка толщины прокладок |
Радиальный зазор | Зазор между наружным диаметром ротора и внутренней стенкой корпуса насоса | Предотвращает задевание, влияет на объемную эффективность | Перемещение положения торцевой крышки |
Профильный зазор ротора | Зазор между сопряженными криволинейными поверхностями двух роторов | Предотвращает столкновение, влияет на обратный поток и шум | Регулировка синхронизирующих шестерен |
3 Метод регулировки осевого зазора
Осевой зазор — это пространство для перемещения ротора в осевом направлении. Его регулировка является основой для предотвращения жесткого трения между ротором и торцевой крышкой в условиях теплового расширения.
3.1 Принцип регулировки
Изменяя толщину регулировочных прокладок или уплотнительных прокладок между торцевой крышкой и корпусом насоса, косвенно контролируется осевое положение ротора внутри камеры насоса. Стандартное осевое перемещение обычно контролируется в пределах 0,05 мм.
3.2 Стандартная процедура эксплуатации
1) Разборка и измерение: Снимите торцевую крышку, извлеките ротор, измерьте общую толщину исходных прокладок T~исх~.
2) Расчет целевой толщины:
Если измеренный зазор слишком мал (риск трения), увеличьте толщину прокладки: T~нов~ = T~исх~ + Δ (Δ = требуемое увеличение зазора).
Если зазор слишком велик (вызывает плохое уплотнение или перемещение ротора), уменьшите толщину прокладки.
3) Шлифовка или замена: Предпочтительно использовать притирку для доводки металлических регулировочных прокладок до целевой толщины. Для бумажных прокладок замените их новыми и обеспечьте плоскостность.
4) Проверка после сборки: После установки вручную поверните ротор, чтобы ощутить равномерное сопротивление и отсутствие осевого заедания.
Ключевые технические моменты: После регулировки убедитесь, что у ротора есть достаточный допуск на тепловое расширение как в холодном, так и в горячем (рабочая температура) состоянии, чтобы избежать зажатия торцевых поверхностей из-за повышения температуры.
4 Метод регулировки радиального зазора
Радиальный зазор напрямую влияет на объемную эффективность насоса. Слишком большой вызывает обратный поток газа; слишком маленький вызывает задевание ротора о корпус.
4.1 Принцип регулировки
Радиальный зазор нельзя отрегулировать напрямую с помощью прокладок. Вместо этого он регулируется перемещением торцевой крышки относительно корпуса насоса для изменения радиальной соосности ротора внутри камеры насоса.
4.2 Стандартная процедура эксплуатации
1) Снятие фиксации: Ослабьте все соединительные винты между торцевой крышкой и корпусом насоса, удалите исходные установочные штифты.
2) Точное перемещение: Используйте отжимные винты или слегка постучите по торцевой крышке резиновым молотком, чтобы изменить ее положение. В процессе этого используйте щуп в нескольких точках (сверху и снизу ротора), чтобы обеспечить равномерный зазор.
3) Динамическая проверка: Поскольку радиальный зазор трудно точно измерить статически, кратковременно запустите насос (или быстро вращайте вручную) с затянутыми винтами, но еще не установленными установочными штифтами. Прислушайтесь к звукам трения. Если есть трение, отрегулируйте заново.
4) Окончательная фиксация: После подтверждения равномерного зазора и отсутствия трения затяните винты с предписанным моментом, разверните отверстия под установочные штифты и установите новые штифты.
Ключевые технические моменты: Никогда не пытайтесь перемещать торцевую крышку без предварительного удаления установочных штифтов, так как это повредит сопрягаемые поверхности. После регулировки радиальный зазор должен быть восстановлен до заводских стандартов (обычно 0,10–0,20 мм).
5 Регулировка зазора зацепления профиля ротора
Это самый деликатный этап регулировки насоса Рутса, напрямую влияющий на точность синхронизации двух роторов и уровень шума.
5.1 Принцип регулировки
Путем регулировки относительного положения зацепления синхронизирующих шестерен изменяется фазовое соотношение между двумя роторами на их сопряженных поверхностях. Типичная конструкция — «один фиксированный, один регулируемый» (ведущая шестерня фиксирована, ведомая шестерня может микроповорачиваться).
5.2 Стандартная процедура эксплуатации
1) Расположите ведущий ротор: Установите ведущий ротор под определенным углом (обычно длинная ось вертикально или горизонтально).
2) Разблокируйте ведомую шестерню: Найдите пазы на ступице ведомой шестерни, ослабьте стопорные винты и удалите конический штифт.
3) Точная регулировка и измерение: Медленно поворачивайте ведомую шестерню (которая перемещает ведомый ротор), одновременно используя щуп для измерения зазора в различных угловых положениях (например, 45°, 90°) на профилях роторов. Распределение зазора должно быть равномерным, а общий зазор должен соответствовать значению из руководства.
4) Фиксация и маркировка: После достижения идеального зазора затяните винты в пазах, разверните отверстие под штифт и установите новый установочный штифт. Рекомендуется нанести новые метки совмещения на торцевой поверхности шестерни для будущих проверок.
Ключевые технические моменты: Регулировка должна выполняться после предварительной установки осевого и радиального зазоров. Если зубья шестерен сильно изношены, простая регулировка не восстановит точность; необходимо заменить комплект синхронизирующих шестерен.
6 Неисправности, вызванные аномальным зазором, и логика поиска и устранения неисправностей
При практическом обслуживании явления неисправностей могут указывать на то, какой тип зазора следует регулировать в первую очередь:
Явление неисправности | Приоритетный зазор для проверки | Акцент регулировки |
Нагрев насоса, высокий ток | Осевой зазор | Проверьте трение торцевых поверхностей; отрегулируйте толщину прокладок |
Медленная откачка, плохой предельный вакуум | Радиальный зазор, профильный зазор ротора | Проверьте путь обратного потока газа; восстановите соосность |
Высокий рабочий шум, звуки ударов | Профильный зазор ротора | Проверьте зацепление синхронизирующих шестерен; предотвратите столкновение роторов |
Трудность запуска после остановки | Осевой и радиальный зазоры | Проверьте, не исчез ли холодный зазор из-за тепловой деформации |
7 Рекомендации по техническому обслуживанию и стандартные периодичности
Регулярная проверка: Каждые 2000 рабочих часов или 6 месяцев следует проверять критические данные зазоров.
Ведение записей: Создайте журнал зазоров оборудования, записывая данные до и после каждой регулировки для анализа тенденций износа.
Профилактическое обслуживание: Для насосов мокрого типа, использующих охлаждение жесткой водой, регулярно удаляйте накипь, чтобы предотвратить ее попадание в зазоры и заклинивание ротора.
Регулировка зазоров вакуумного насоса Рутса — это прецизионная задача. Ее ядром является замкнутая логика «измерь — отрегулируй — проверь». Правильный зазор не только обеспечивает производительность оборудования, но и является ключом к продлению срока службы роторов и шестерен. Перед выполнением любой регулировки всегда используйте оригинальное техническое руководство завода-изготовителя в качестве высшего стандарта, избегая слепой опоры на опыт.
